מיינד דה מאפ - מדריך
מערכת MTM
מטרתה העיקרית של מערכת Mind the Map היא לייצר גישה קלה וידידותית לסדרות נתונים פתוחות עם שיוך מרחבי, מקור המידע הוא במגוון מקורות נתונים ציבוריים פתוחים.
החזון שעומד בבסיס המערכת הוא שיפור הגישה ויכולת השימוש במקורות מידע נפוצים למשתמשים מסוגים שונים. המערכת מספקת ארגז כלים לצרכני מידע ציבורי ופתוח וזאת כדי מתוך רצון להנגיש ולהרחיב את השימוש במידע.
צרכני מידע יכולים למצוא במערכת שיטות הצגה בסיסיות ומתקדמות, כלי ניתוח ויכולות עיבוד לסדרות נתונים ממקורות מידע שונים.
המערכת מאפשרת:
- גישה קלה למאות מאגרי מידע ובהם אלפי משתנים
- חיפוש מהיר במקורות המידע המקושרים
- הצגת המידע באופן גרפי על מפה
- ביצוע פעולות סינון, עיבוד וניתוח
- יצירת מדדים חדשים
- ייבוא וייצוא נתונים במגוון פורמטים
- התמקדות ברזולוציות שונות: מהרמה הארצית, דרך רמת המחוז ועד לרמת העיר והאזור הסטטיסטי
- צפייה בנתוני אורך ומעקב אחר מגמות
- חיבור מקורות מידע נוספים
היכרות עם המערכת

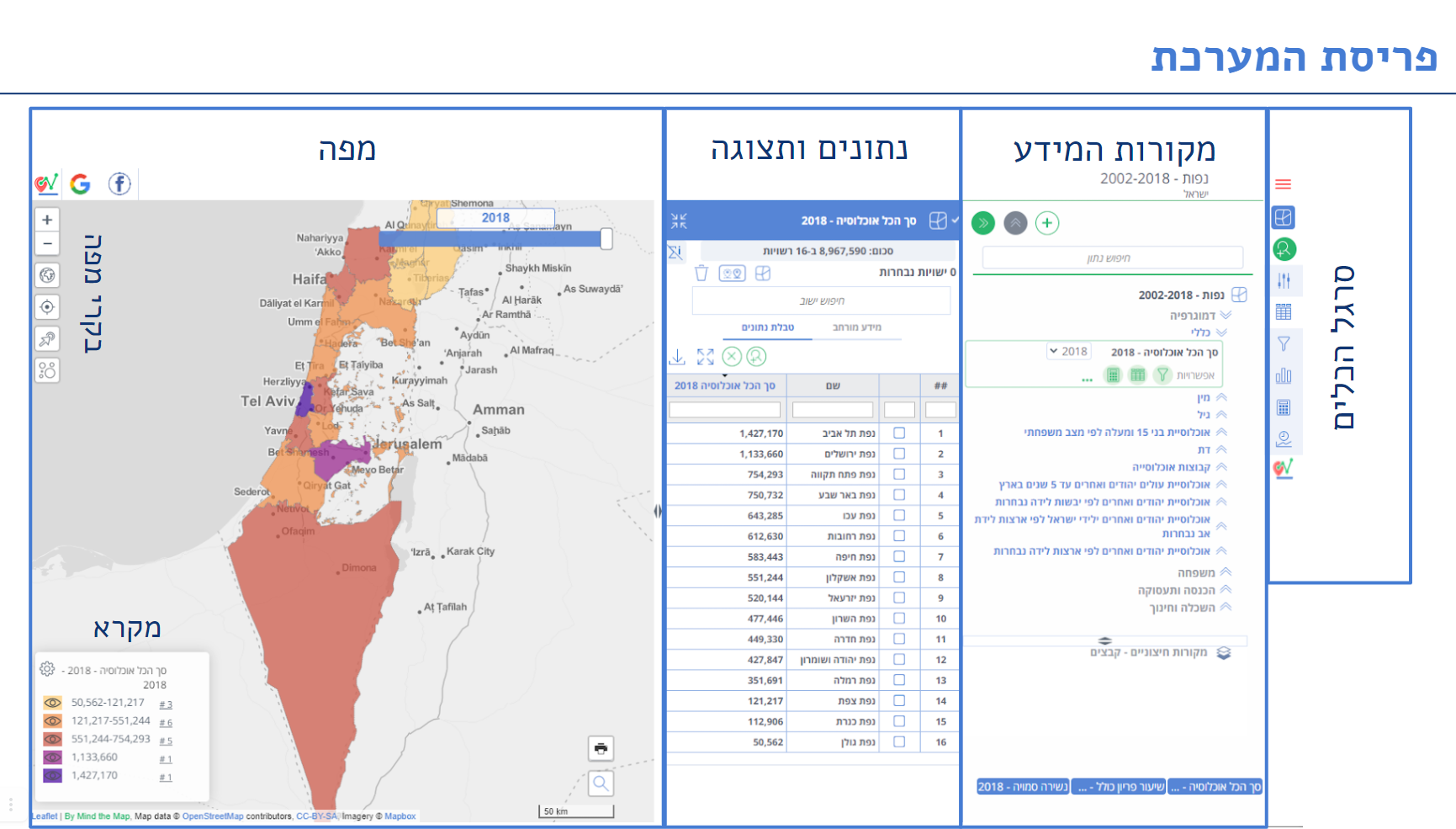

המסך המרכזי של המערכת מורכב משלושה חלקים ותפריט:

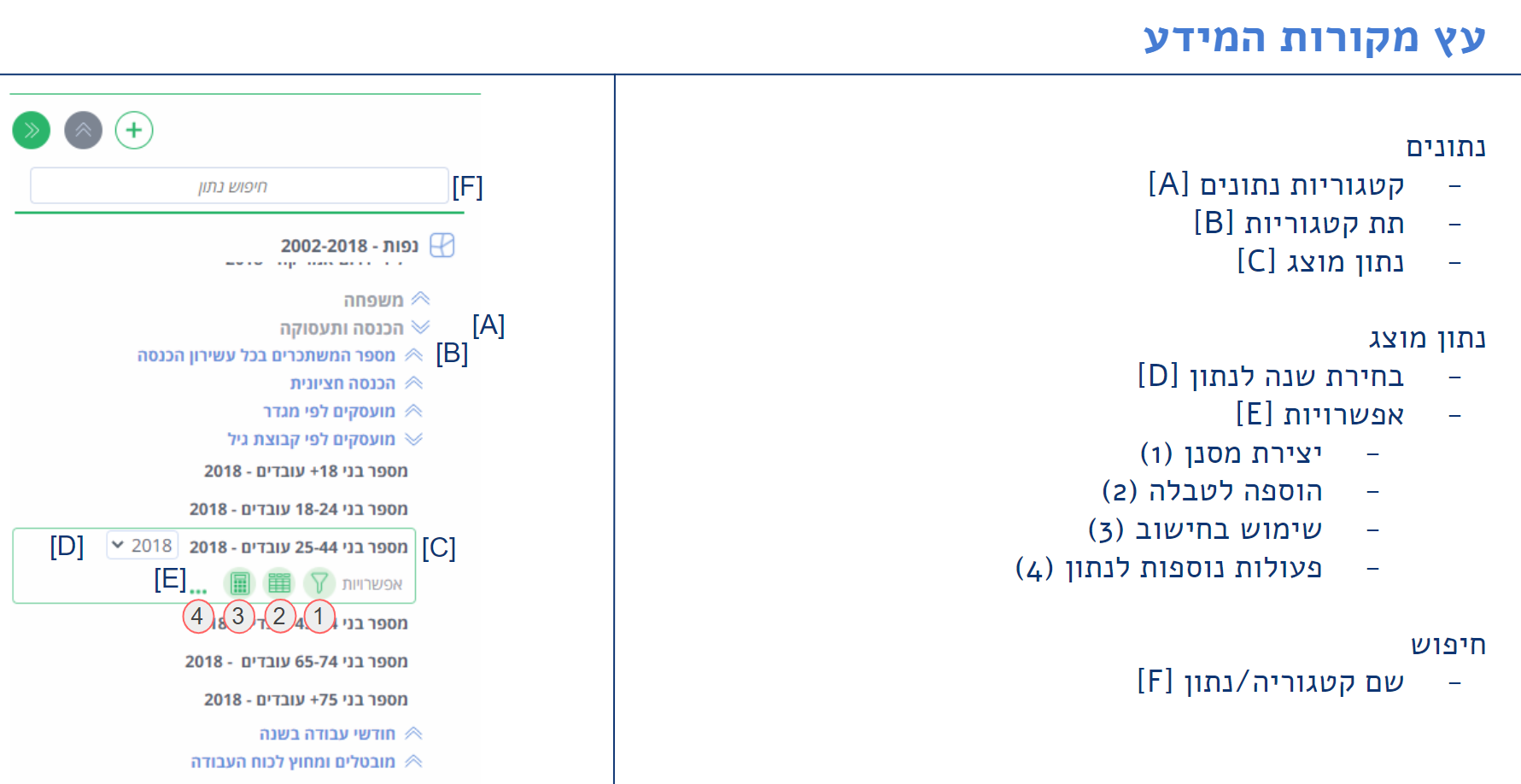

עץ מקורות המידע

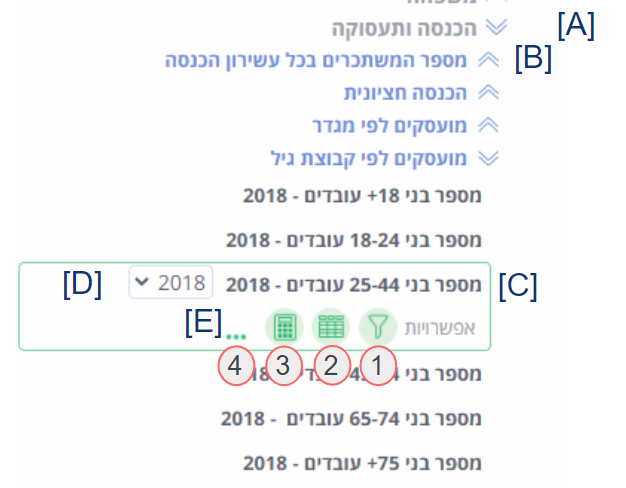

המערכת מאפשרת גישה לסדרות נתונים שונות המקובצות לפי קטגוריות נושאיות [A], לשם נוחות לעיתים קיים גם קיבוץ לתת-קטגוריות [B].
לחיצה על החץ ליד שם הקטגוריה [A] תפתח רשימה של תת-הקטגוריות. בדומה, לחיצה על שם תת-קטגוריה [B] תפתח רשימה של סדרות המידע הכלולות בה [C]. תחת הרמה האחרונה ניתן לראות את סדרות המידע המשויכות אליה.
בחירת סדרת המידע על ידי העכבר תשנה את הנתון המוצג במפה.
מתוך עץ מקורות המידע ניתן לגשת לאפשרויות השימוש הנוספות בסדרות המידע - סינון, הוספה לנתונים מפורטים, שימוש בחישובים, בחירת שנת הצגה ועוד [1-4,D,E].
שימוש בסרגל החיפוש [F] יעזור למשתמש למצוא נתונים רלוונטיים, לפי מילה בשם סדרת המידע או שם הקטגוריה.
מסננים (1) - לחיצה על סמל הסינון של סדרת נתונים תפתח את אפשרויות הסינון בעמודת "נתונים ותצוגה".
הוספת סדרת מידע למידע מורחב/טבלה (2) - לחיצה על סמל הטבלה תפתח את תצוגת הנתונים בעמודת "נתונים ותצוגה"
שימוש בנתון לצורכי חישוב (3) - לחיצה על סמל המחשבון תפתח את תצוגת חישוב הנתונים בעמודת "נתונים והצגה"
פעולות נוספות (4) - לחיצה על שלוש הנקודות תפתח את מסך האפשרויות הנוספות לסדרת הנתונים
- שם וקישור למקור המידע (אם קיים)
- אופציונלי
- יצירת נתון יחסי קבוע
- חישוב שיעורי שינוי לנתונים עיתיים
- מעבר להיררכיה
אפשרויות נתונים ותצוגה
בעמודה זו מוצגות אפשרויות בהתאם לבחירה מסרגל הכלים
- הגדרות: בתצוגה ניתן לראות:
- שם וקישור למקור המידע (אם קיים)
- אפשרויות תיקנון הנתון (הצגה לפי אוכלוסייה)
- בסדרות נתונים רבות, הצגת הערכים ביחס לאוכלוסייה או למשתנה מוביל אחר היא חשובה יותר מהצגת הנתונים הטבעיים. המערכת מספקת
- [מתקדם] לחיצה על שם נתון היחסי מאפשרת בחירת נתון תיקנון אחר מעץ מקורות המידע

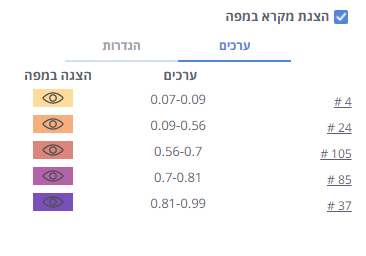

- מקרא
- קביעת הצגה במפה (כן/לא)
- הערכים הנוכחיים

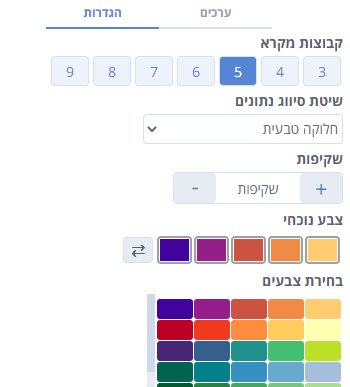

- הגדרות סיווג הנתונים
- שיטת סיווג הערכים של סדרת הנתונים
- מספר קבוצות סיווג
- סכמת צבעים
- נתונים מסכמים
הצגת/הסתרת נתונים מסכמים - נתונים מסכמים על סדרת הנתונים המוצגת, מופיע בתצוגת הגדרות/נתונים/סינון וגרפים

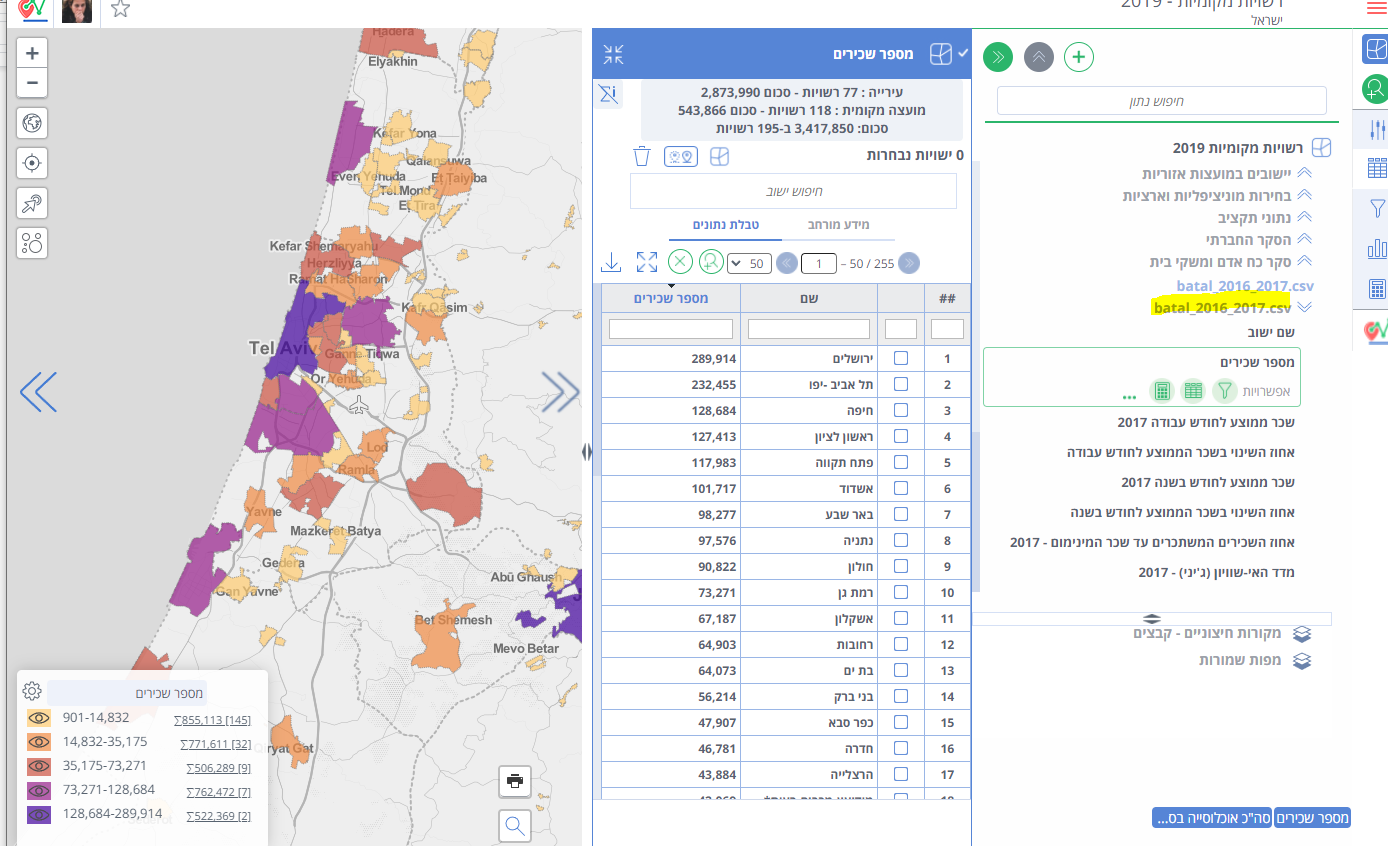

- הצגת נתונים: אפשרות זו מציגה לנו את הנתון שבחרנו בצורה טבלאית או מפורטת
- הטבלה מכילה את הנתון המוצג ונתון אוכלוסייה כברירת מחדל
- כותרות הטורים מאפשרות מיון וחיפוש ערכים

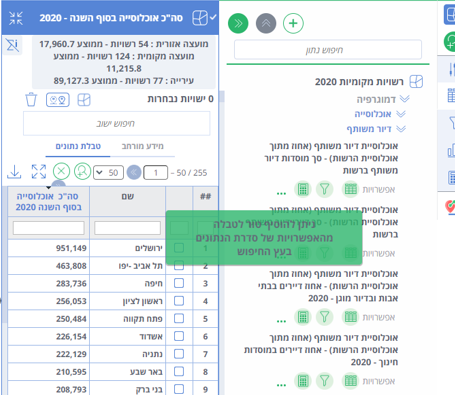

- ניתן להוסיף לטבלה סדרות נתונים נוספות מעץ מקורות המידע
- בקרים נוספים
- הצגה מלאה של הטבלה
- הורדת הטבלה לקובץ (לאחר הזדהות במערכת)
- בחירת ישויות
- בחירת ישות מרחבית תמקד את המפה באזור הישות.

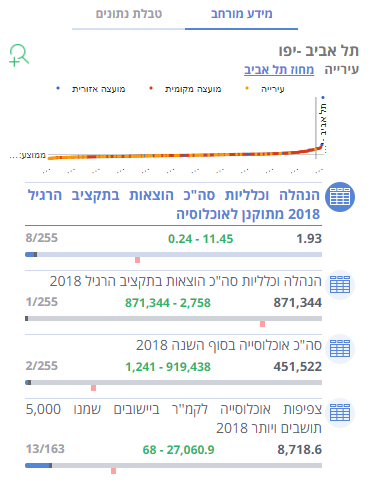

- בחירת יישוב תכניס אותו לרשימת "הישויות הנבחרות" ותאפשר צפייה בפירוט על ידי מעבר לתצוגת "מידע מורחב"
- ייצוג ויזואלי של המיקום היחסי של ערך הנתון של הישות ביחס לשאר הישויות בסדרת הנתונים
- גרף של סדרת הנתונים
- אם הנתון הוא נתון עיתי - יוצג גרף של סדרת הנתונים לישות לאורך זמן
- אפשרויות נוספות
- הצגת מפה של הישויות המסומנות בלבד
- איפוס סימון הישויות
- יצירת קבוצות [מתקדם]

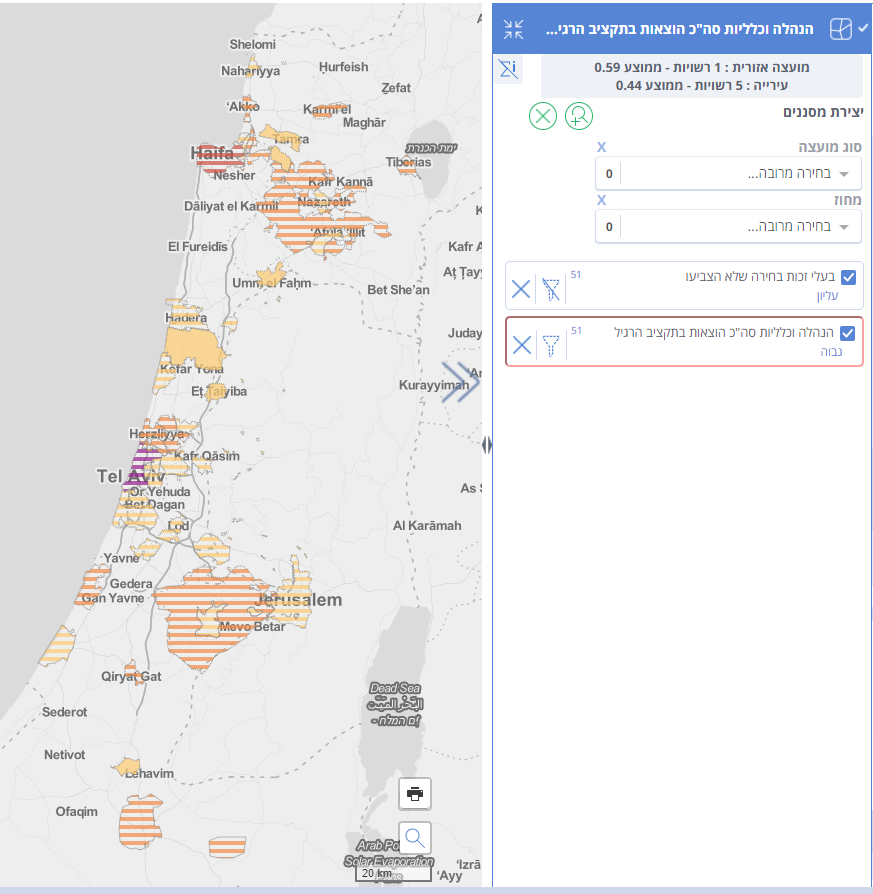

- מסננים: בתצוגה זו ניתן לייצר מסנני תצוגה לישויות לפי סדרות נתונים שונות (הדגמה)

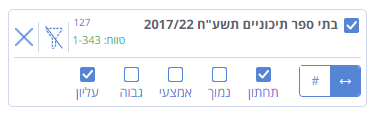

- סינון לפי טווחים אחוזיים (חמישונים): סדרת הערכים חולקה לחמישה טווחים לפי מספר הישויות [תחתון, נמוך, אמצעי, גבוה, עליון]. הורדת הסימון של החמישון תסתיר את התוצאות המסוננות מהמפה.

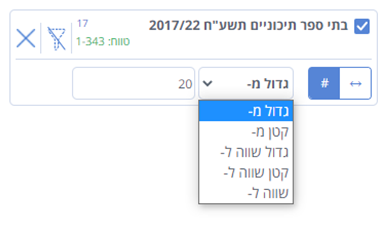

- סינון לפי ערך: ניתן לבחור ערך וצורת סינון (גדול מ-/קטן מ- וכו/)

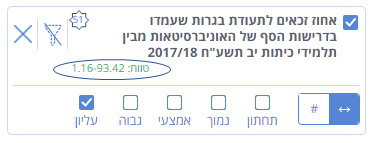

- תצוגת מסנן לסדרת נתונים
- תצוגה בסיסית
- תצוגה פעילה - כאשר מקליקים על פילטר קיים, התצוגה משתנה לתצוגה פעילה
- כיבוי/הפעלת המסנן (קופסת הבחירה)
- ביטול הסינון
- חיווי לטווח הערכים של סדרת הנתונים
- חיווי נוסף יראה כמה ישויות עומדות בקריטריון הסינון
- פעולות נוספות על מסננים
- כפתור "הוספת מסננים" - פתיחת עץ מקורות המידע עם חיווי הוספת מסנן לכל סדרות הנתונים (בלי צורך להחליף הצגה)
- ביטול כל המסננים
- מתקדם - הצגה מיוחדת של המסנן במפה
- גרפים: הצגה גרפית של סדרת הנתונים

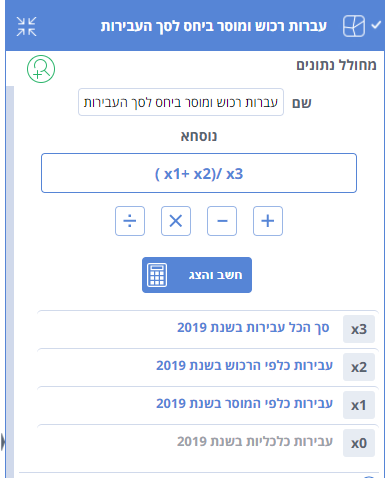

- נתון מחושב: [מתקדם]
- יצירת נתונים חדשים על בסיס נתונים קיימים במערכת
- לדוגמא, אפשר לחבר בין שני נתונים לקבלת נתון שלישי וכדומה
- חישובים מתקדמים
- ציוני תקן ונתונים מתוקננים
- רגרסיה לינארית

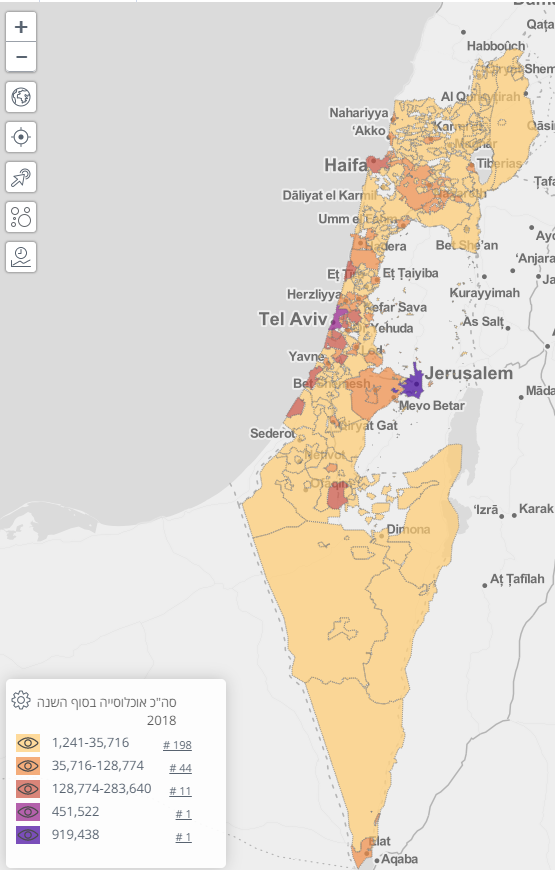

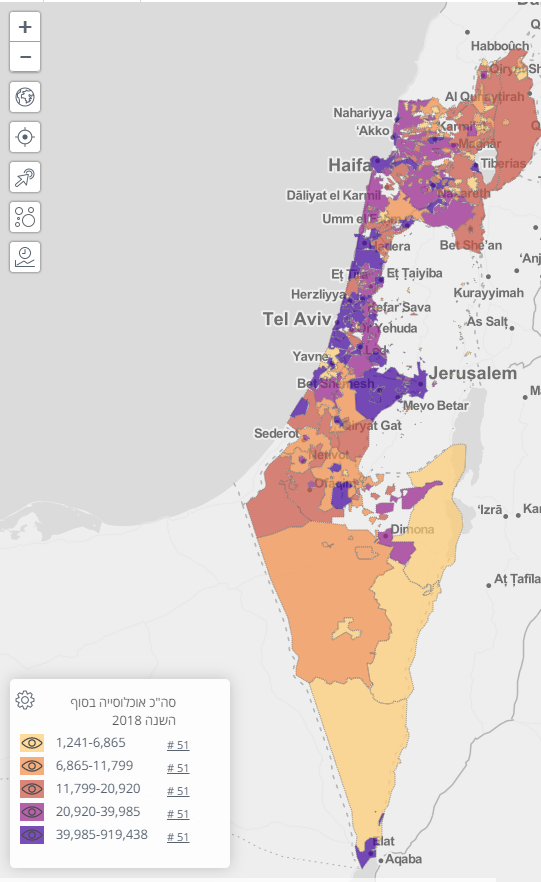

רכיבי המפה
- צד שמאל
- חלק עליון
- שינוי קנה מידה מוצג (+/-)
- התמקדות בשכבה המוצגת
- התמקדות בקליק - הדלקה/כיבוי של שינוי התצוגה למיקוד בישות הנבחרת
- שינוי תצוגה לתצוגה יחסית
- חלק תחתון
- מקרא
- פתיחת הגדרות
- הצגת נתון מתוקנן (מהכותרת)
- הסתרת ישויות לפי סיווג (צד שמאל)
- בחירת ישויות מהמקרא (צד ימין)
- חיפוש כתובת

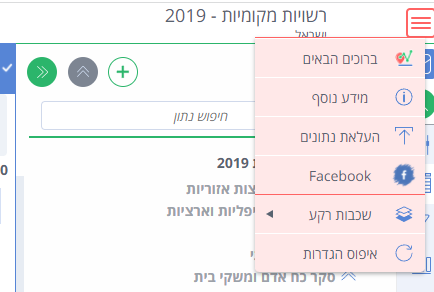

תפריט ראשי
- מידע כללי על המערכת

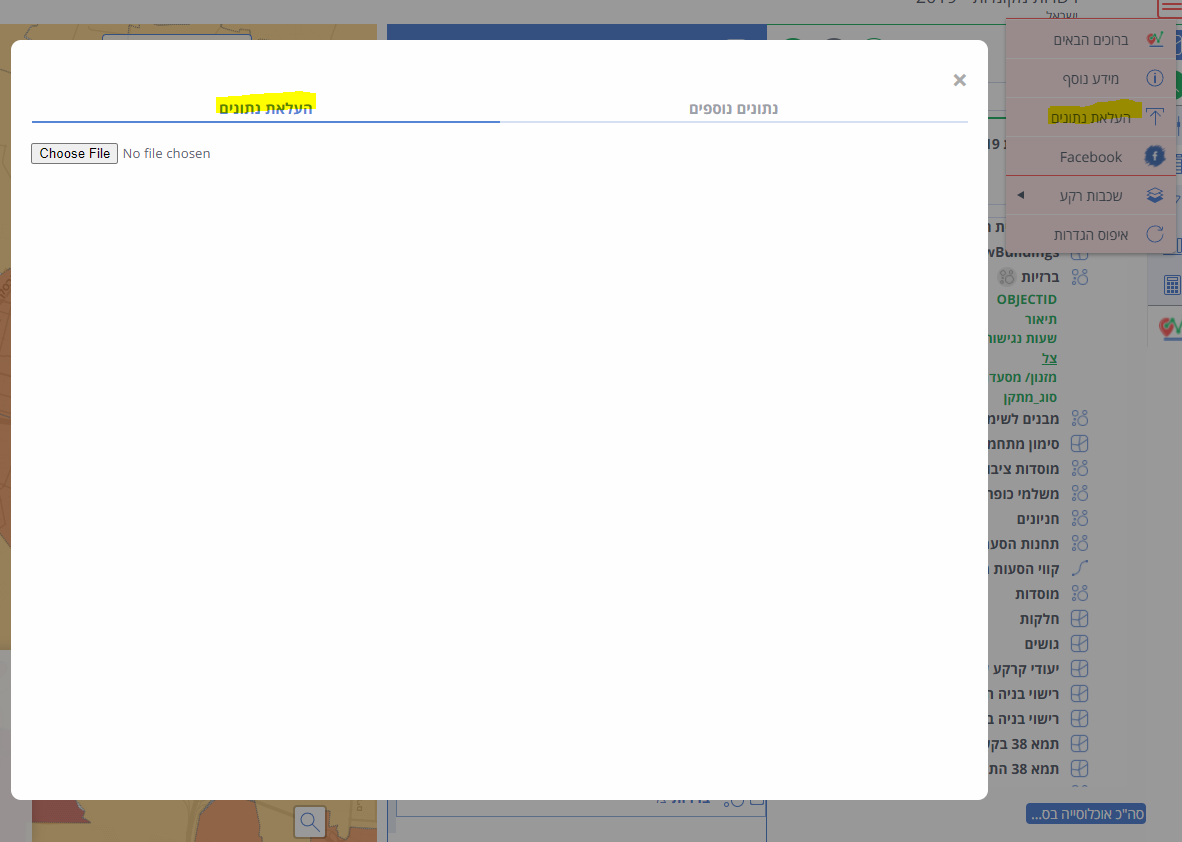

- העלאת נתונים
- החלפת שכבת הרקע של המפה
- איפוס הגדרות דפדפן
פעולות מהירות
- לפתיחת עץ מקורות המידע והתמקדות בסדרת הנתונים המוצגת - קליק על שם הנתון בכותרת טאב הנתונים
- מתחת לכותרת טאב הנתונים - כפתור - סטטיסטיקות מהירות
- לחיצה על "הוספה" דרך טבלה, מסננים ונתונים מעובדים - תאפשר לבחור טורי פעולה מעץ המידע ללא שינוי תצוגה
נספחים
נספח א - שיטות סיווג
שיטת סיווג
- טבעית (ברירת מחדל) - ערכי הסיווג נקבעים לפי פיזור הנתונים בתוך סדרת הנתונים. שיטה זו טובה לחלוקת סדרות נתונים בעלי "זנב ארוך", למשל בנתון כגודל אוכלוסייה. בשיטה זו ירושלים תקבל קבוצת סיווג משלה (920,000~) וגם תל אביב-יפו (450,000~); הסיווג שאחריהן יכיל את כל הערים שבהן 130,000 עד 290,000 איש (11 ערים) וכו'
- אחוזים - בשיטה זו סדרת הנתונים תחולק לפי מספר הדגימות ומספר הקבוצות. ברירת המחדל היא סיווג ל-5 קבוצות, אם מקור המידע מכיל נתונים על 100 ישויות, בכל קבוצת סיווג יהיו כ-20 ישויות.
- מרווחים שווים - בחלוקה זו יתבצע חישוב של ההפרש (אבסולוטי) בין הערך הגבוה ביותר בסדרה לערך הנמוך ביותר, וערכי הסיווג יקבעו לפי חלוקת ההפרש במספר הקבוצות המבוקש.
- בנוסף ניתן לקבוע את ערכי הסיווג באופן מותאם אישית
נספח ב - מקורות מידע חיצוניים

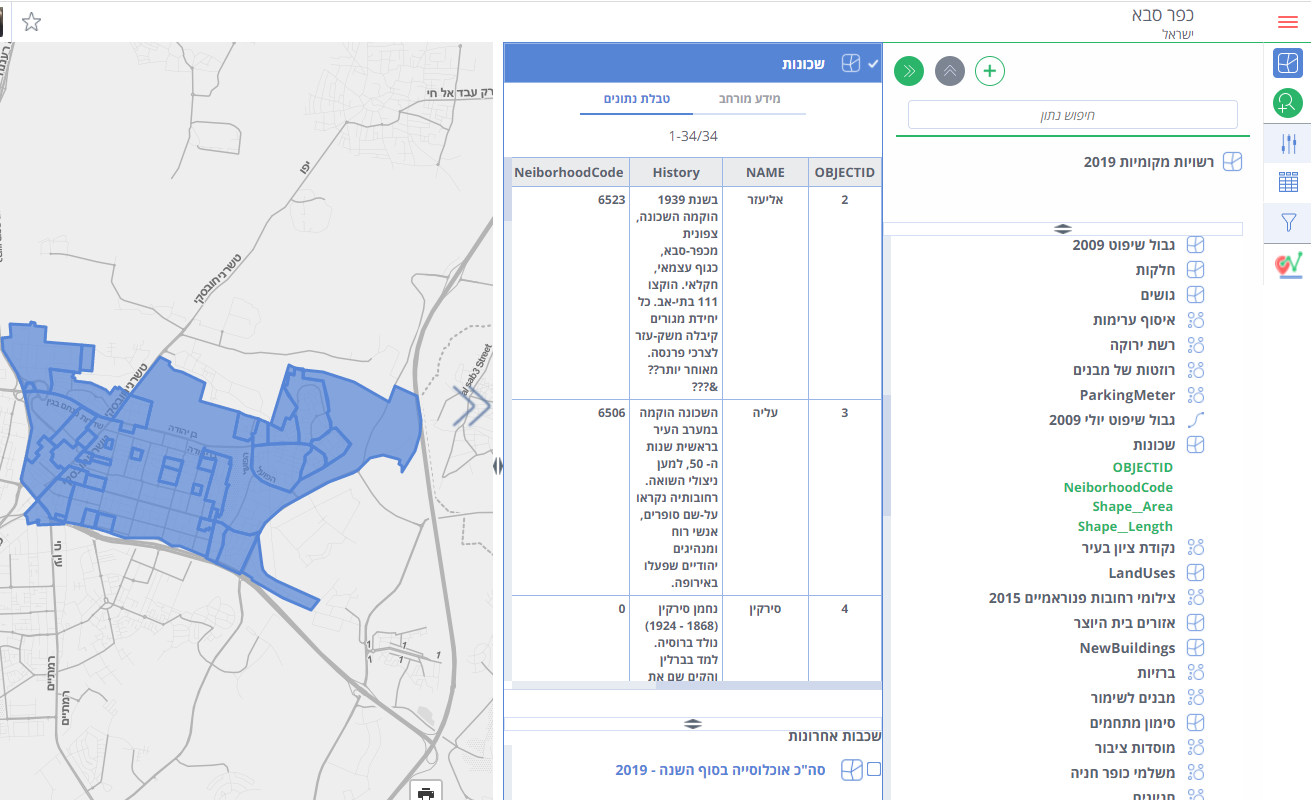

- צפייה בשרתי מידע מקומיים (נסיוני)
- מתוך עץ מקורות המידע לחיצה על כפתור ההוספה (+)

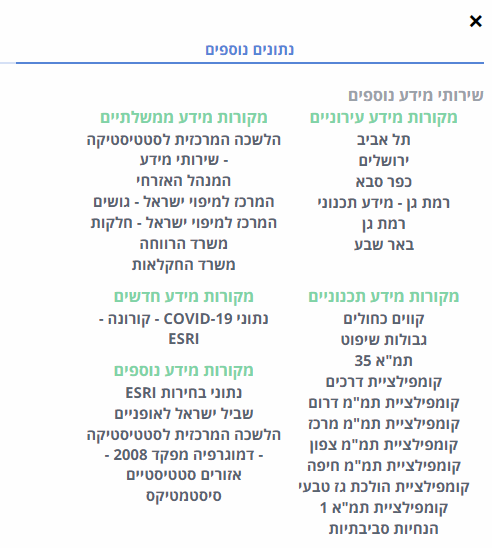

- בחלונית שנפתחת מוצגת רשימה של מקורות מידע פופולריים

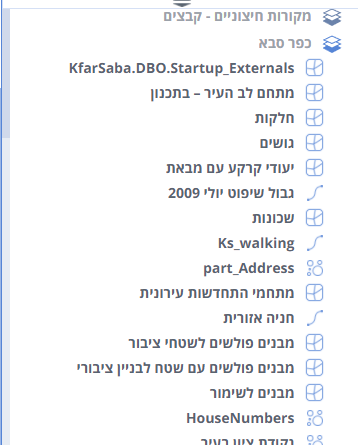

- בחירת שירות מידע יציג בעץ מקורות המידע את השכבות/הנתונים הקיימים במקור (יש להזדהות כדי להשתמש בשירות זה)
- בחירה של שכבה מהעץ תציג את השכבה באופן חלקי/מלא במפה (תלוי בהגדרת השירות וכמות הנתונים)

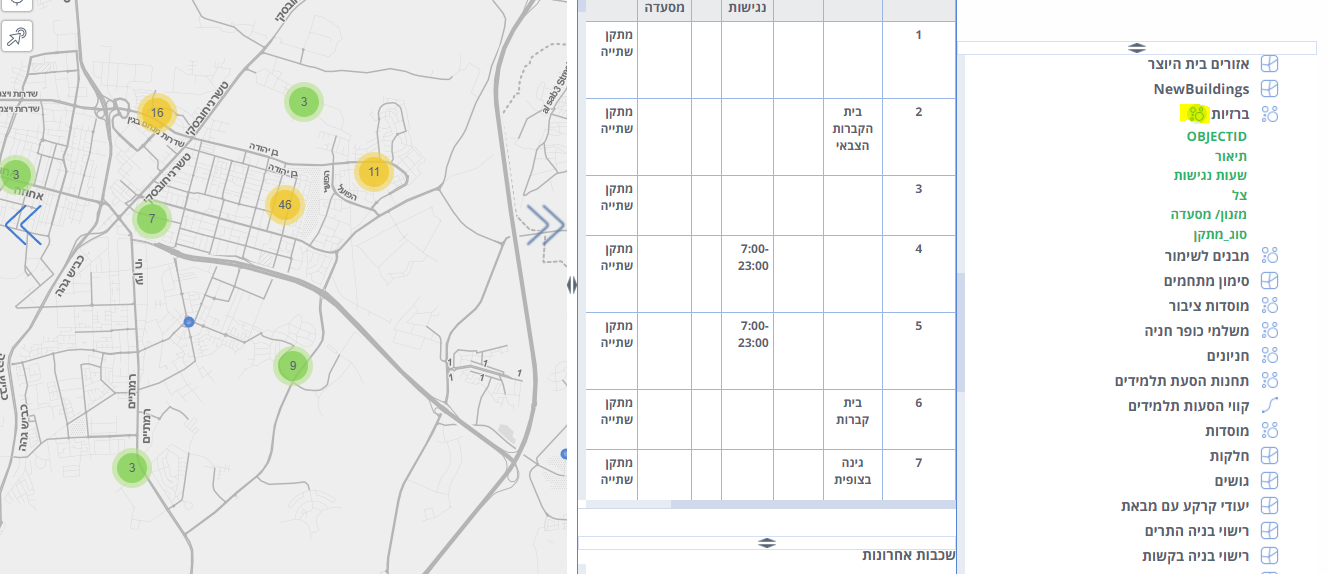

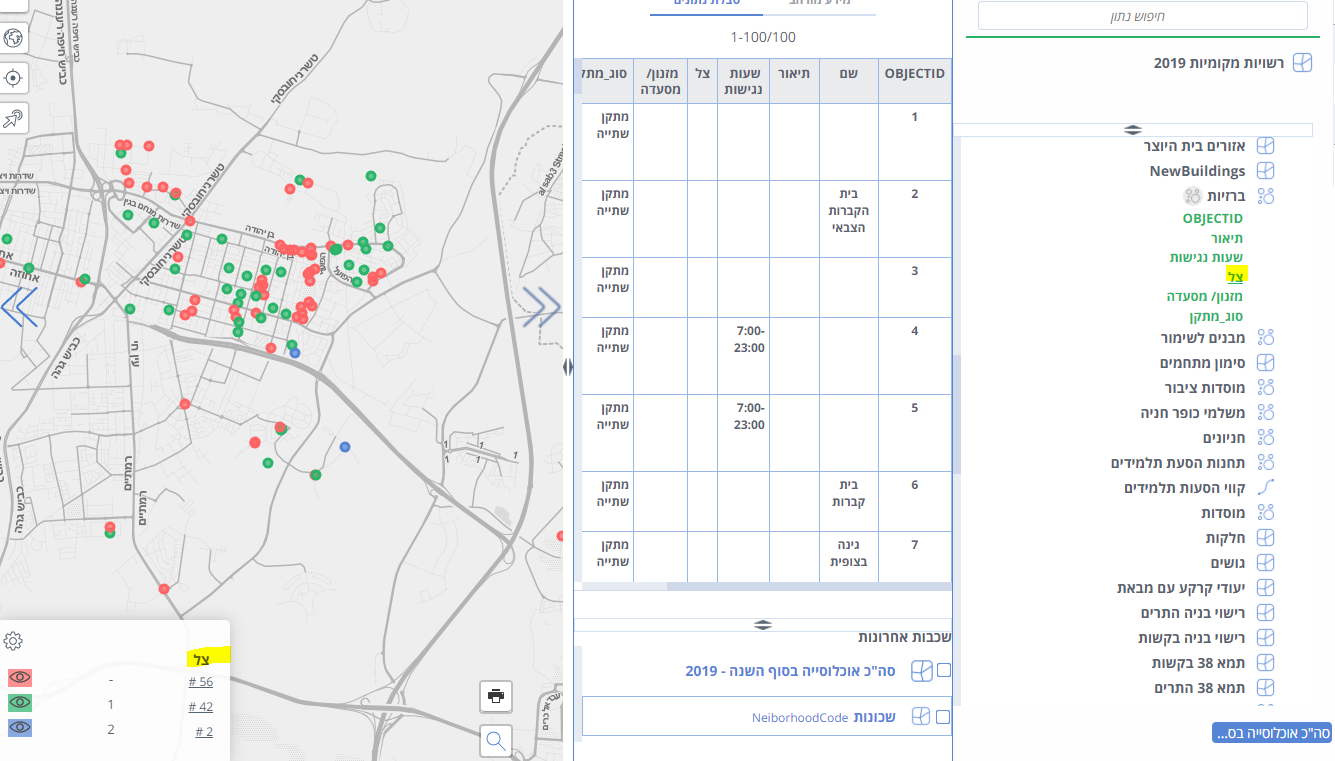

ההצגה הראשונית של שכבות נקודתיות היא בצורה של "מקבצי נקודות" - ניתן לשנות את ההצגה משם השכבה בעץ
ניתן לשנות את צורת ההצגה של השכבה - סיווג לפי מאפיין נבחר
- ניתן לעבור בין השכבות דרך 'מגירת' השכבות באפשרויות הנתונים
- כמו כן ניתן לבדוק תוכן של שרת מסוג mapserver/featureserver ע"י הזנת URL

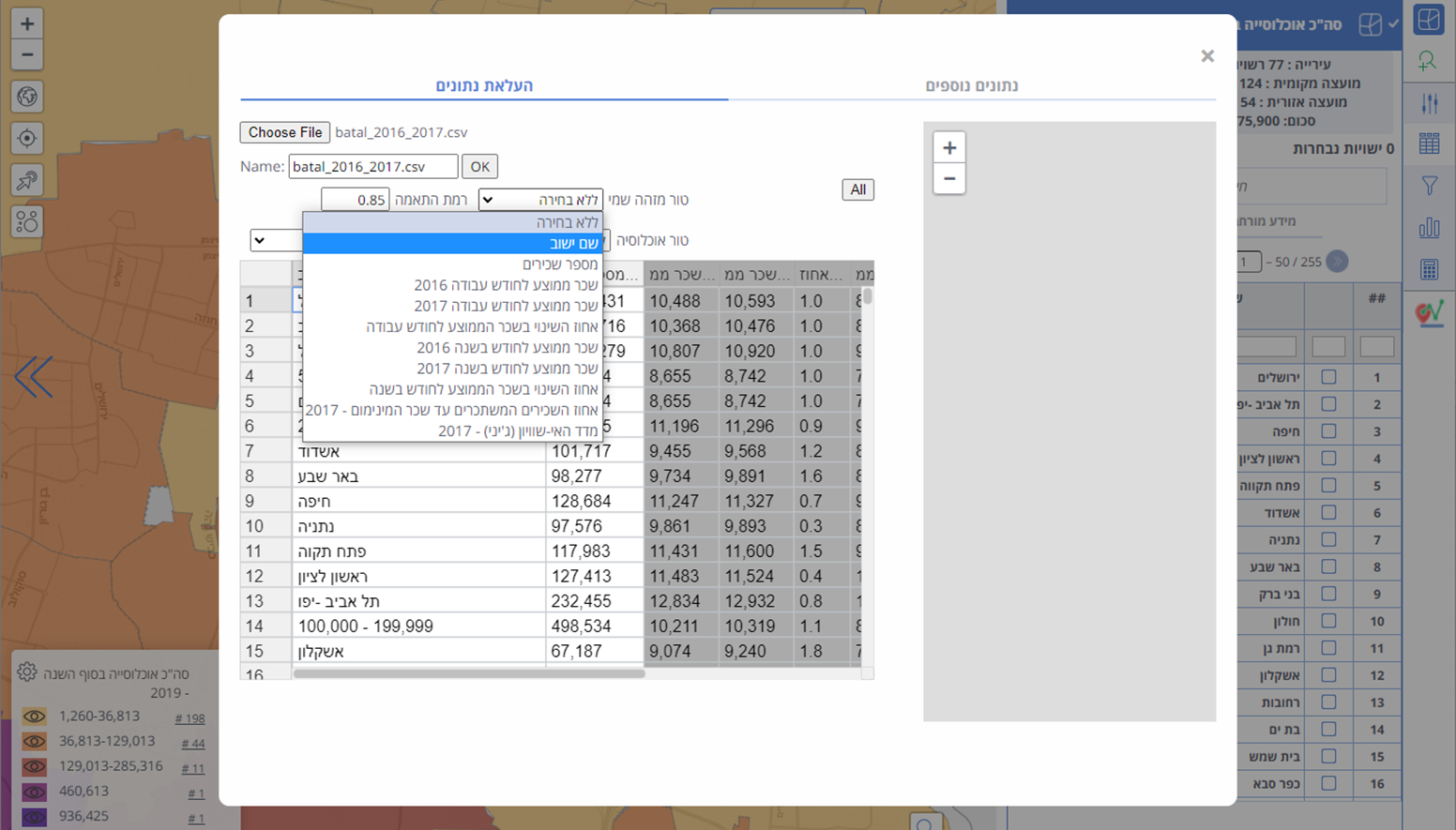

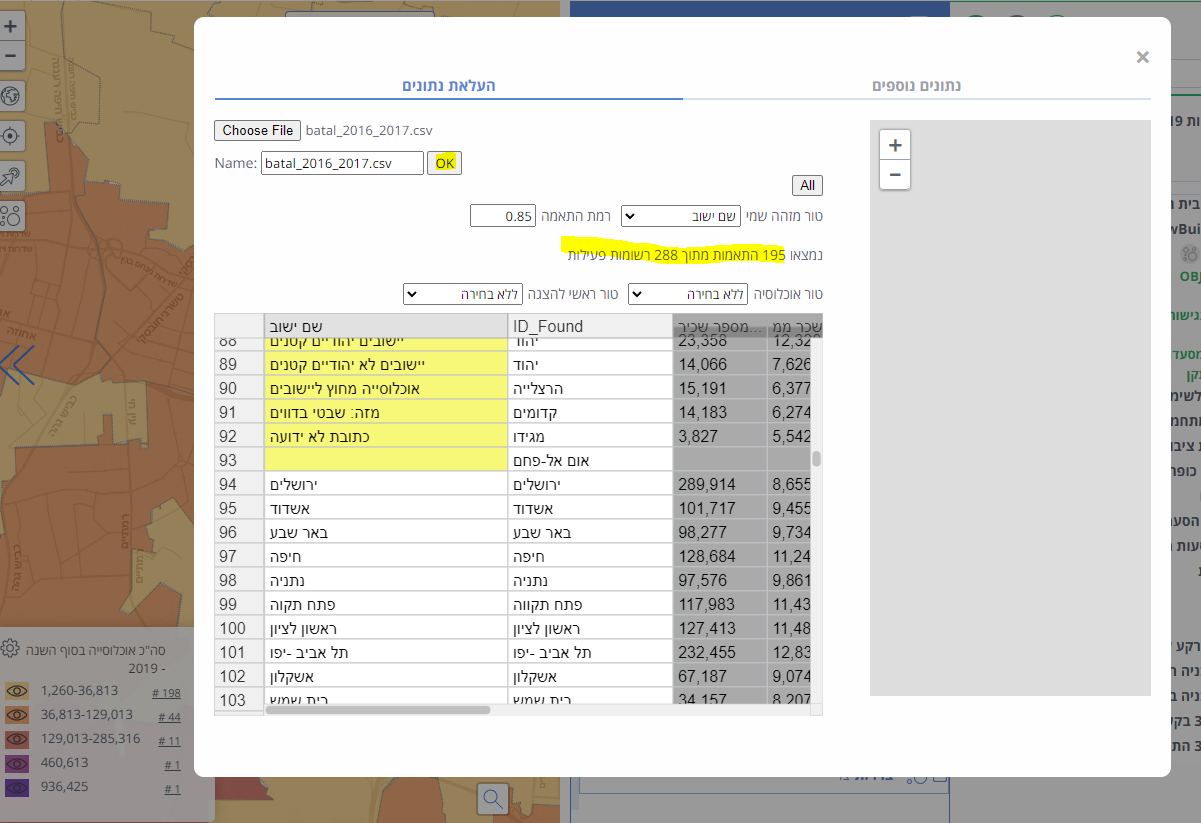

- העלאת קבצי נתונים (נסיוני)
- המערכת מאפשרת להעלות נתונים לשכבת הרשויות המוניציפליות מקובץ אקסל (csv, xls)
- הנתון המחבר - שם הרשות - צריך להיות בטור הראשון בקובץ
- השורה הראשונה צריכה להכיל את שמות סדרות הנתונים
- יש לבחור קובץ
- לסמן טור שמי
- לבדוק שיש התאמות וללחוץ OK (ולעבור על רשימת הבעיות בצהוב)
- הנתונים יוצגו במערכת ויתווספו לעץ הנתונים
שאלות ותשובות
ש: מהו מקור הנתונים המוצגים במערכת?
ת: מקור הנתונים הראשי הוא נתוני הלשכה המרכזית לסטטיסטיקה (למ"ס). במופע של מכון מאיירס מופיעים נתונים נוספים שהמכון רכש מהלשכה המרכזית לסטטיסטיקה - סדרות הנתונים על השנים 2002-2018 ברמות נפות-יישובים-אזורים סטטיסטיים
ש: האם ניתן ליצא את הישויות המרחביות שמופיעות במפה?
ת: השכבות הפוליגונליות אינן ניתנות להורדה. מקורן הוא במקורות רשת רבים והן תוצר ייחודי של MTM.
ש: האם ניתן לשמור נתונים מחושבים לשימוש הבא במערכת?
ת: כרגע אפשרות זו אינה נתמכת
